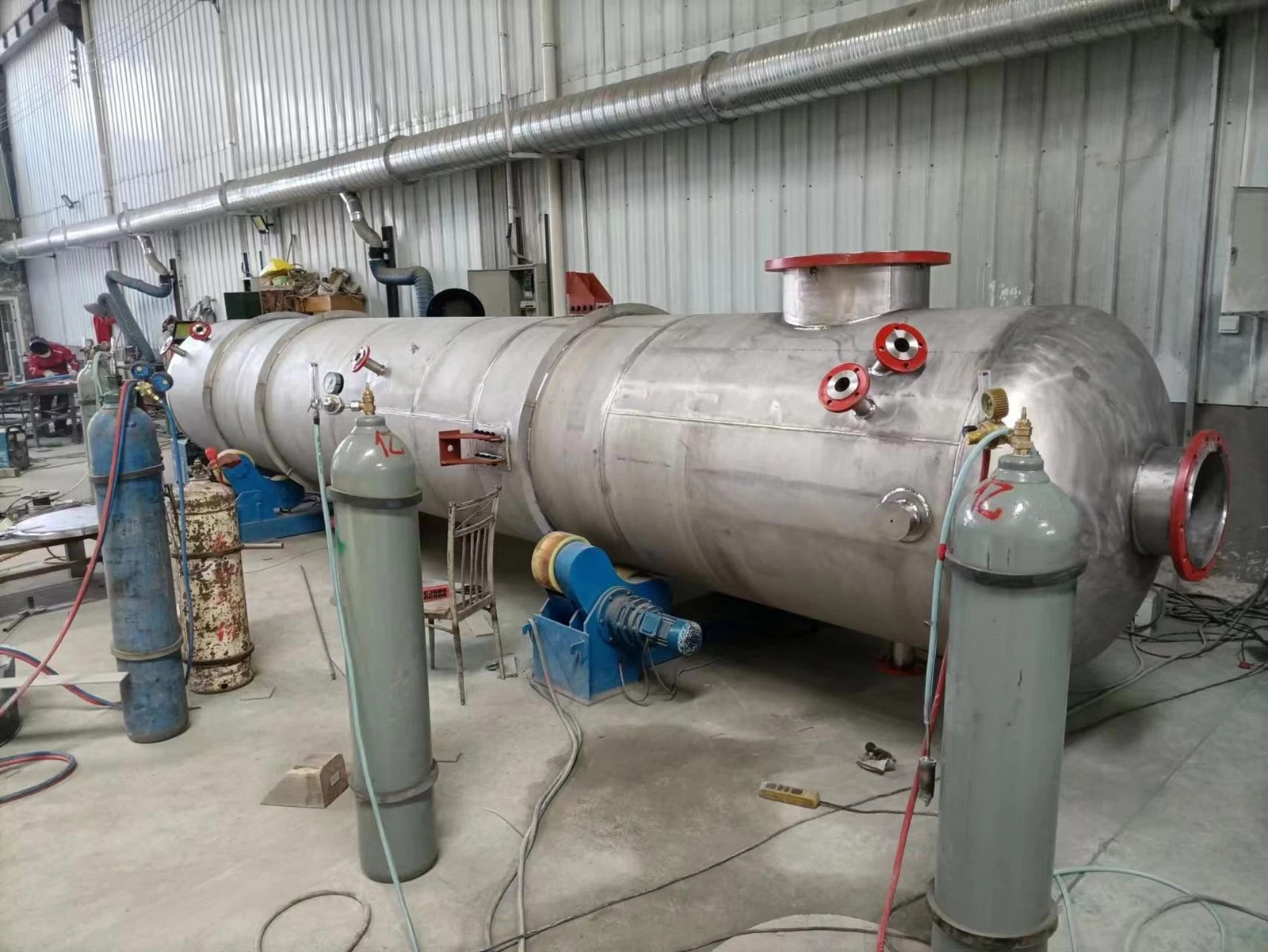

Échangeur de chaleur en titane

Un échangeur de chaleur en titane est un dispositif d'économie d'énergie qui facilite le transfert de chaleur entre deux liquides ou plus à différentes températures. Il transfère la chaleur d'un fluide avec une température plus élevée à un liquide avec une température plus basse, garantissant que la température du fluide répond aux exigences de processus spécifiées. Il s'agit également de l'un des équipements clés pour améliorer l'efficacité de l'utilisation de l'énergie.

- Coefficient de transfert de chaleur: 6000–8000 W / m² · Degré
- Résistance à haute température: 400 degrés
- Résistance à haute pression: 2,5 MPa
- Taux d'échange de chaleur (QH): 140–1350 kW
- Capacité de stockage de chaleur: supérieure ou égale à 30 min QH
- Pression de vapeur applicable: 0. 2 - 0. 6 MPA
- Température d'entrée d'eau de chauffage / sortie: 10 degrés / 60 degrés
- Chauffage Cation Water Concentration: inférieur ou égal à 0. 003 MPA

Cette version corrige les incohérences dans la mise en forme, la ponctuation et la terminologie de l'unité tout en gardant les détails techniques précis.

Diagramme de l'échangeur de chaleur de coquille et de tube

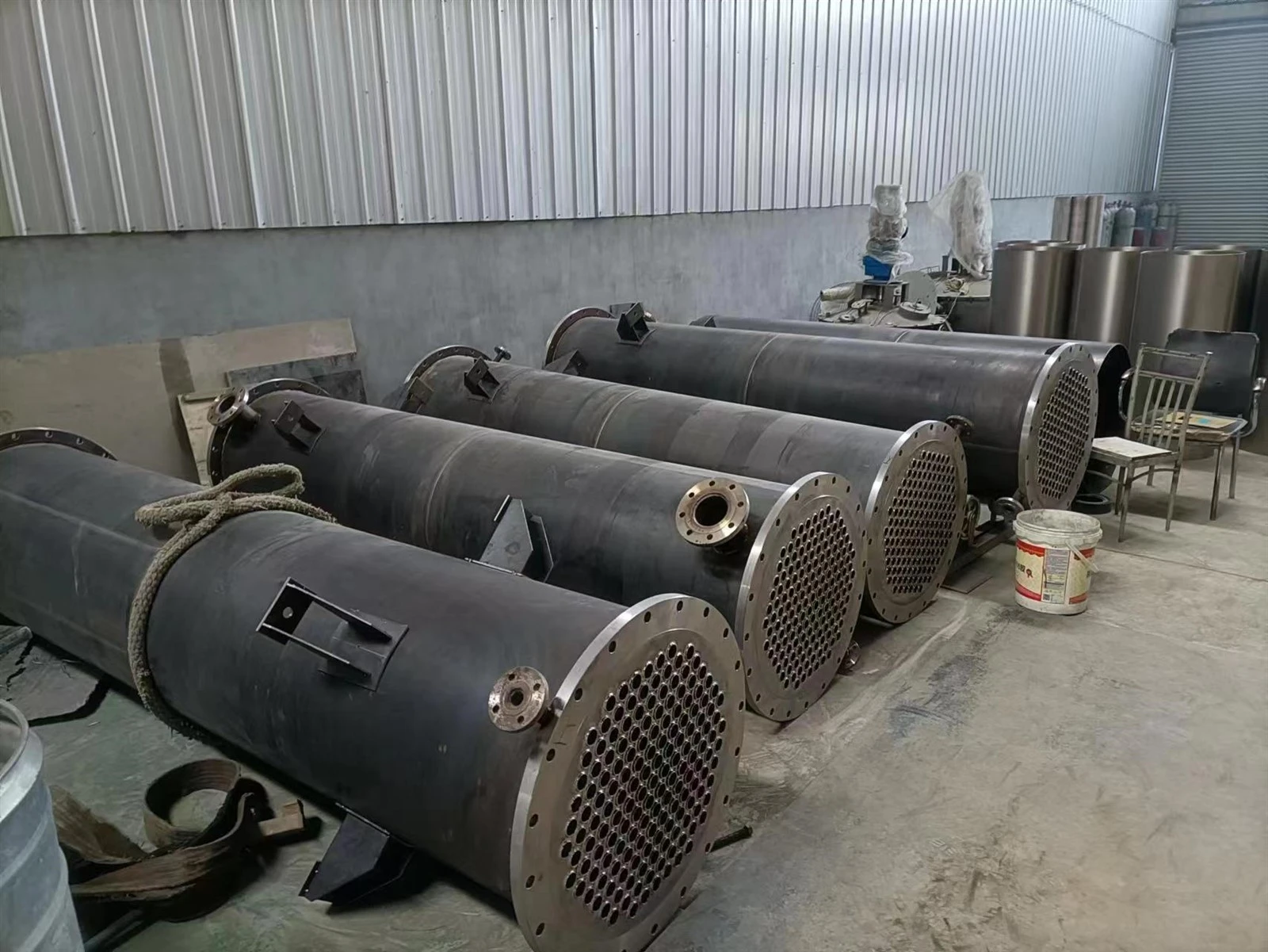

Un échangeur de chaleur de coquilles et de tube (également connu sous le nom d'un échangeur de chaleur de tube et de tube) est un type d'échangeur de chaleur principalement composé d'une coque, d'un faisceau de tube, d'une plaque de tube et d'une tête. La coquille est généralement cylindrique et contient des faisceaux de tubes parallèles ou des tubes en spirale à l'intérieur. Les deux extrémités du faisceau de tube sont fixées sur la plaque de tube.

Un échangeur de chaleur de coquilles et de tube utilise deux types de liquides pour l'échange de chaleur. Un fluide coule à l'intérieur des tubes, qui est appelé côté tube, tandis que l'autre s'écoule à l'extérieur des tubes, connu sous le nom de coque. Le transfert de chaleur se produit à travers la surface de la paroi du faisceau de tube.

Les diamètres du tube varient généralement de 16 mm, 2 0 mm, à 25 mm, avec des épaisseurs de paroi de 1 mm, 1,5 mm, 2 mm et 2,5 mm. Certains échangeurs de chaleur importés présentent des diamètres de tube plus petits, avec un minimum de 8 mm et une épaisseur de paroi aussi mince que 0,6 mm, améliorant considérablement l'efficacité d'échange de chaleur. Depuis 2012, ces conceptions à haute efficacité ont été de plus en plus adoptées sur le marché intérieur.

Les échangeurs de chaleur de coquilles et de tubes avec des conceptions de faisceaux de tubes en spirale peuvent maximiser les effets de turbulence, améliorant ainsi l'efficacité de transfert de chaleur. La conception asymétrique des couches internes de la coque et du tube peut atteindre jusqu'à 4,6 fois l'efficacité standard, ce qui le rend largement utilisé dans les applications d'échange de chaleur à eau à vapeur. L'efficacité maximale d'échange de chaleur peut atteindre 14, 000 w / m² · k, améliorant considérablement l'efficacité de la production et réduisant les coûts.

De plus, étant donné que les échangeurs de chaleur en coquille et en tubes sont principalement en métal, l'introduction des nouveaux réglementations GMP (bonne pratique de fabrication) en Chine a conduit à des échangeurs de chaleur en acier inoxydable 316L devenant une norme requise dans les industries de boissons, de nourriture et pharmaceutique.
