Les tubes en titane peuvent-ils être pliés sans se fissurer?

Les tubes en titane peuvent-ils être pliés sans se fissurer?

En tant que fournisseur de confiance de tubes en titane, je rencontre souvent des demandes de renseignements sur les clients sur la courbabilité des tubes en titane sans se fissurer. C'est une préoccupation cruciale, en particulier pour les industries telles que l'aérospatiale, le traitement médical et chimique, où la précision et la fiabilité sont de la plus haute importance. Dans cet article de blog, je vais me plonger dans les facteurs qui influencent la courbabilité des tubes en titane et explorerai les techniques qui peuvent être utilisées pour réaliser des virages sans fissure.

Comprendre les propriétés du titane

Le titane est un métal remarquable connu pour son rapport haute résistance au poids, excellente résistance à la corrosion et biocompatibilité. Cependant, ces propriétés mêmes posent également des défis en matière de flexion. Le titane a une conductivité thermique relativement faible par rapport à d'autres métaux comme l'acier ou l'aluminium. Cela signifie que pendant le processus de flexion, la chaleur n'est pas dissipée aussi rapidement, entraînant un risque plus élevé de surchauffe et de fissuration localisés.

De plus, le titane a une structure cristalline à fermeture hexagonale (HCP) à température ambiante. Cette structure est moins ductile que la structure cubique centrée sur le visage (FCC) trouvée dans des métaux comme l'aluminium. La structure HCP restreint le mouvement des luxations, qui sont responsables de la déformation plastique. En conséquence, les tubes en titane nécessitent une manipulation plus prudente pendant le processus de flexion pour éviter la fissuration.

Facteurs affectant la courbabilité

1. Titane: Différentes notes de titane ont différents niveaux de ductilité. Par exemple, ASTM B338 GR2 Titanium Tube [/ Titanium - Material / Titanium - Tube / ASTM - B338 - GR2 - Titanium - Tube.html] est un grade de titane commercialement pur qui est relativement plus ductile par rapport à certains des alliages de titane à haute résistance. Plus la pureté du titane est élevée, plus sa capacité à se déformer sans fissuration est grande. Lors de la sélection d'un tube de titane pour le pliage, il est essentiel de choisir la note appropriée en fonction des exigences spécifiques de l'application.

2. Épaisseur de paroi: L'épaisseur de paroi du tube en titane joue un rôle important dans sa courbabilité. Les tubes à paroi plus épais sont plus sujets à la fissuration pendant la flexion car ils nécessitent plus de force pour se déformer. La concentration de contrainte au niveau des rayons intérieure et externe du virage est plus élevée dans des tubes plus épais, augmentant la probabilité d'initiation des fissures. D'un autre côté, les tubes à parois plus fins sont plus flexibles et peuvent être pliés avec moins de force, ce qui réduit le risque de craquage.

3. Rayon de pliage: Le rayon de virage est un autre facteur critique. Un rayon de pliage plus petit nécessite une déformation plus sévère du tube, ce qui augmente la contrainte sur le matériau. Si le rayon de pliage est trop petit, le tube est susceptible de se fissurer. Il est généralement recommandé d'utiliser un rayon de pliage qui est au moins trois fois le diamètre extérieur du tube pour minimiser le risque de fissuration.

4. Condition de surface: L'état de surface du tube en titane peut également affecter sa courbabilité. Les défauts de surface tels que les rayures, les bosses ou les fosses peuvent agir comme des concentrateurs de contraintes, ce qui rend le tube plus sensible à la fissuration pendant la flexion. Il est important de s'assurer que les tubes ont une surface lisse et défectueuse avant d'essayer de les plier.

Techniques de crack - pliage gratuit

1. Pré-chauffage: Pré-chauffage du tube en titane peut améliorer considérablement sa courbabilité. En augmentant la température, la mobilité des dislocations dans la structure HCP est améliorée, permettant au tube de se déformer plus facilement. Cependant, il est crucial de contrôler attentivement la température de chauffage. La surchauffe peut conduire à la formation de phases cassantes dans le titane, ce qui peut en fait augmenter le risque de craquage. Une plage de température de chauffage typique pour les tubes en titane se situe entre 300 ° C et 600 ° C, selon l'épaisseur de grade et de paroi du tube.

2. Pliage de mandrin: La flexion du mandrin est une technique largement utilisée pour plier les tubes en titane sans se fissurer. Dans cette méthode, un mandrin est inséré dans le tube pour soutenir la paroi intérieure pendant la flexion. Le mandrin aide à prévenir les rides et l'effondrement du tube, assurant un virage lisse et uniforme. Le mandrin doit être fait d'un matériau qui peut résister aux forces et températures élevées impliquées dans le processus de flexion.

3. Flexion en rouleau: La flexion en rouleau est une autre technique efficace pour plier les tubes en titane. Dans la flexion du rouleau, le tube passe à travers une série de rouleaux qui le plient progressivement à la forme souhaitée. Cette méthode convient pour produire des virages de grand rayon et est moins susceptible de provoquer des fissures par rapport à certaines autres méthodes de flexion. Les rouleaux peuvent être ajustés pour contrôler le rayon de pliage et le degré de courbure.



4. Utilisation de lubrifiants: Les lubrifiants peuvent être appliqués à la surface du tube en titane pendant la flexion pour réduire les frictions et empêcher l'édulgation. Un bon lubrifiant aide à distribuer uniformément le stress pendant le processus de flexion, réduisant le risque de craquage. Il existe différents types de lubrifiants disponibles pour la flexion du tube en titane, y compris les lubrifiants à base de graphite et les lubrifiants à haute température.

Applications de tubes en titane courbé

Les tubes en titane pliés ont un large éventail d'applications dans différentes industries. Dans l'industrie aérospatiale, ils sont utilisés dans les moteurs d'avion, les systèmes hydrauliques et les composants structurels. La résistance élevée et la résistance à la corrosion du titane en font un matériau idéal pour ces applications, où la fiabilité et les performances sont essentielles.

Dans le domaine médical, les tubes en titane pliés sont utilisés dans les instruments chirurgicaux, les implants dentaires et les dispositifs orthopédiques. La biocompatibilité du titane garantit qu'elle peut être utilisée en toute sécurité en contact avec le corps humain, tandis que sa force permet la conception de dispositifs médicaux complexes et durables.

L'industrie de la transformation des produits chimiques s'appuie également sur des tubes en titane pliés pour transporter des produits chimiques corrosifs. L'excellente résistance à la corrosion du titane le rend adapté à la gestion d'une variété d'acides, d'alcalis et de sels, assurant l'intégrité à long terme des systèmes de tuyauterie.

Conclusion

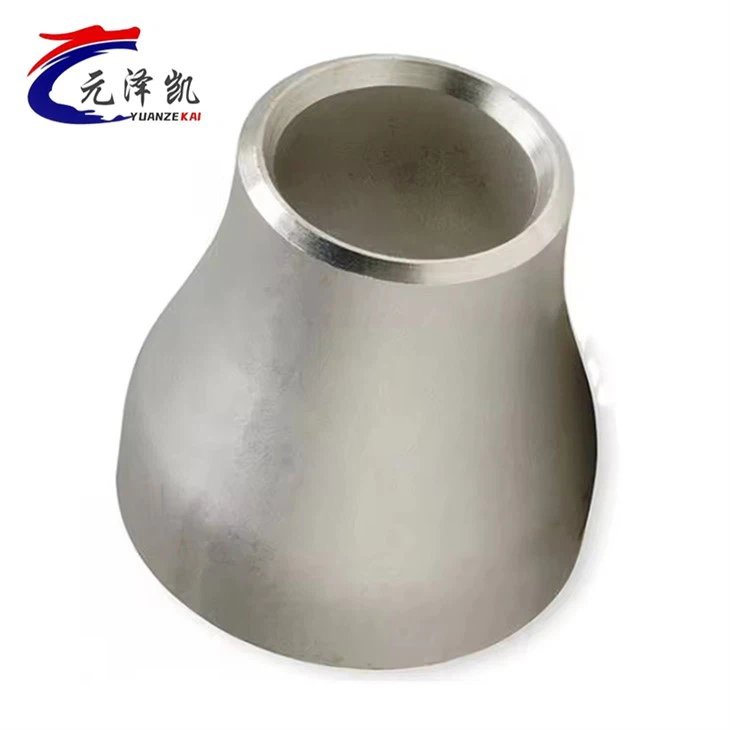

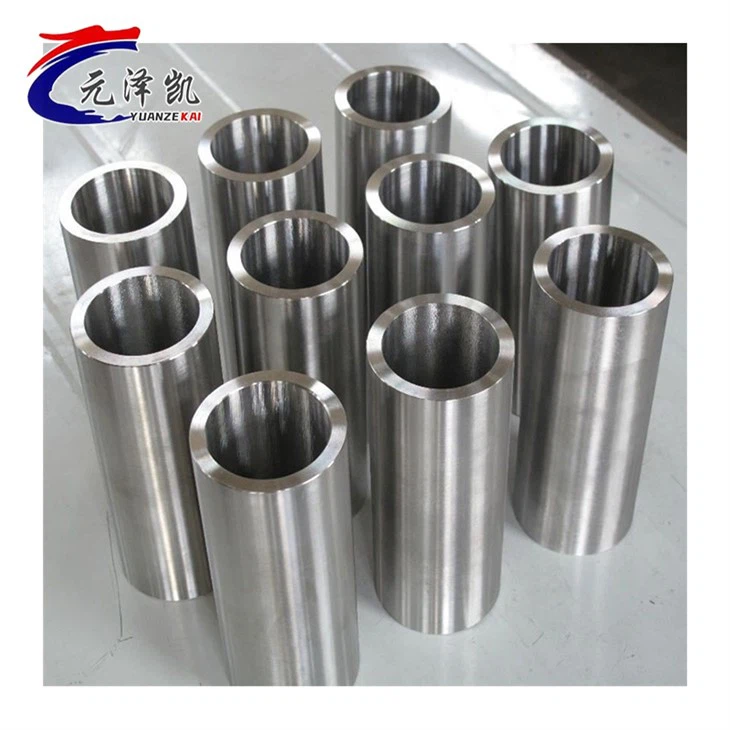

En conclusion, il est possible de plier les tubes en titane sans se fissurer, mais cela nécessite une compréhension approfondie des propriétés des matériaux, une attention particulière des facteurs d'influence et l'utilisation de techniques de flexion appropriées. En tant que fournisseur de tubes en titane, nous nous engageons à fournir des tubes de haute qualité et un support technique à nos clients. Que vous ayez besoin de tube rond en titane [/ titane - matériau / titane - tube / titane - rond - tube.html] ou réducteur de titane [/ titane - matériau / titane - tube / titane - reducer.html], nous pouvons offrir les bonnes solutions pour vos besoins spécifiques.

Si vous êtes intéressé à acheter des tubes en titane ou à avoir des questions sur les tubes en titane de flexion, n'hésitez pas à nous contacter pour plus d'informations et à discuter de vos exigences d'approvisionnement. Nous sommes impatients de travailler avec vous pour répondre à vos besoins en tube en titane.

Références

• "Titane: un guide technique" de John C. Williams
• "Métallurgie des alliages de titane" par GE Totten et D. Scott Mackenzie
• Normes internationales ASTM pour les tubes en titane
